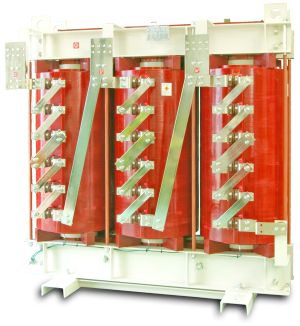

試験設備用変圧器　設計・製作事例３

特長

• 二次巻線を外周に配置することで、二次電圧の切換えを可能にしました。
• 大電流に対応するため、二次電圧切換え端子を銅ブスバーとし、モールドコイル正面から引き出す構造としました。
• コイルは、一体モールド構造のため湿気に強く吸湿しません。
• ガラス繊維で補強されたモールドコイルは、機械的強度が強く、電圧切換え時の応力に対応します。
• 電圧切換え端子部は、端子ボルト付とし、電圧切換えの作業性アップを図りました。
