リショー　トップランナーモールド変圧器

カテゴリ: エポキシモールド電気機器

  • RISHOCAST

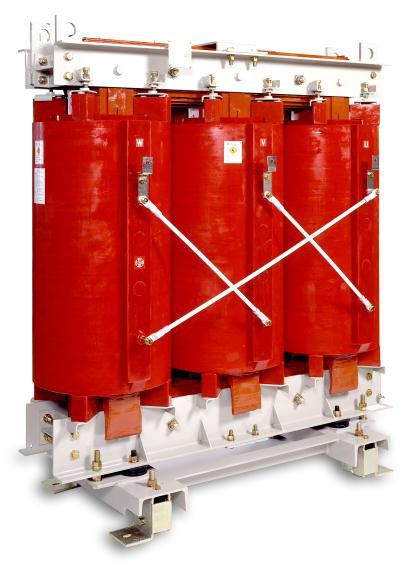

    リショー　トップランナーモールド変圧器 外観（三相）

トップランナー変圧器2026

「トップランナー変圧器2026」は、省エネ法特定機器変圧器の「変圧器の性能の向上に関する製造事業者等の判断の基準等」に規定する第三次判断基準の基準エネルギー消費効率以上の効率を達成した変圧器です。

適用範囲 除外機種
機種 油入変圧器
モールド変圧器		 ガス絶縁変圧器
H種乾式変圧器
スコット結線変圧器
モールド灯動共用変圧器
水冷または風冷変圧器
多巻線変圧器
容量 単相：10～500kVA
三相：20～2000kVA
電圧 一次電圧：6kVまたは3kV
二次電圧：100～600V

適合規格

  • JIS C 4306：2024「配電用6ｋVモールド変圧器」
  • JEM 1521：2024 「特定エネルギー消費機器準標準仕様高圧モールド変圧器」

エネルギー消費効率の算出

Pm＝Pi＋(m／100)2×PC

  • Pm：エネルギー消費効率［全損失(W)］
  • Pi ：無負荷損(W)
  • m ：基準負荷率(%)
    • 容量500kVA以下は、40%
    • 容量500kVA超過は、50%
  • PC ：基準巻線温度における負荷損(W)

利昌工業ではこのようなニーズに対応するため、低損失珪素鋼帯を採用した第三次トップランナー対応モールド変圧器をラインアップしました。

トップランナー対応以前品に比べ54％の省エネが実現

節電効果：334千円／年　CO2排出量削減：5.9ｔ／年

第三次トップランナーモールド変圧器の省エネ効果グラフ（基準負荷時 エネルギー消費効率）

第三次トップランナーモールド変圧器の省エネ効果
(三相　500kVA 6600/210V 50Hz)

リショー　トップランナーモールド変圧器の外形寸法と特性

単相 ６６００V／２１０－１０５V　 準拠規格 JIS C 4306:2024

外形図

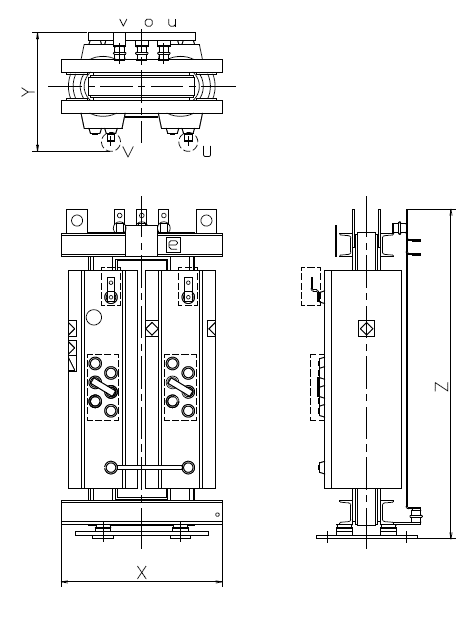

単相 リショー　トップランナーモールド変圧器 外形図（図2）

　　　　　　　　　　　　　　図2

寸法、特性表

区分 周波数 容量
(kVA)		 寸法(mm) 質量
(kg)		 図面 型式 エネルギー消費効率
(W)		 基準エネルギー
消費効率(W)
幅X 奥行Y 高さZ
3-7 50Hz 10 480 380 860 210 図2 RFMT-RUP1，JB-0010 68 68
20 510 380 1000 270 RFMT-RUP1，JB-0020 109 109
30 510 380 1060 310 RFMT-RUP1，JB-0030 144 144
50 570 400 990 390 RFMT-RUP1，JB-0050 204 205
75 590 420 1120 520 RFMT-RUP1，JB-0075 270 271
100 645 510 1120 640 RFMT-RUP1，JB-0100 330 330
150 685 510 1300 900 RFMT-RUP1，JB-0150 435 436
200 710 540 1380 1100 RFMT-RUP1，JB-0200 529 531
300 940 600 1500 1950 RFMT-RUP1，JB-0300 701 701
3-8 60Hz 10 480 380 860 210 図2 RFMT-RVP1，JB-0010 64 65
20 510 380 1000 270 RFMT-RVP1，JB-0020 105 105
30 510 380 1060 310 RFMT-RVP1，JB-0030 139 139
50 570 400 990 390 RFMT-RVP1，JB-0050 198 199
75 590 420 1120 520 RFMT-RVP1，JB-0075 262 263
100 645 510 1120 640 RFMT-RVP1，JB-0100 320 321
150 685 510 1300 900 RFMT-RVP1，JB-0150 425 426
200 710 540 1380 1100 RFMT-RVP1，JB-0200 517 520
300 880 560 1490 1750 RFMT-RVP1，JB-0300 686 688
注1）エネルギー消費効率は、設計参考値であり、保証値ではありません。裕度は基準値の＋10％となります。
注2）上記以外の仕様、特性値、寸法は、別途お問い合わせください。

三相　６６００V／２１０V　準拠規格　JIS C 4306：2024

外形図

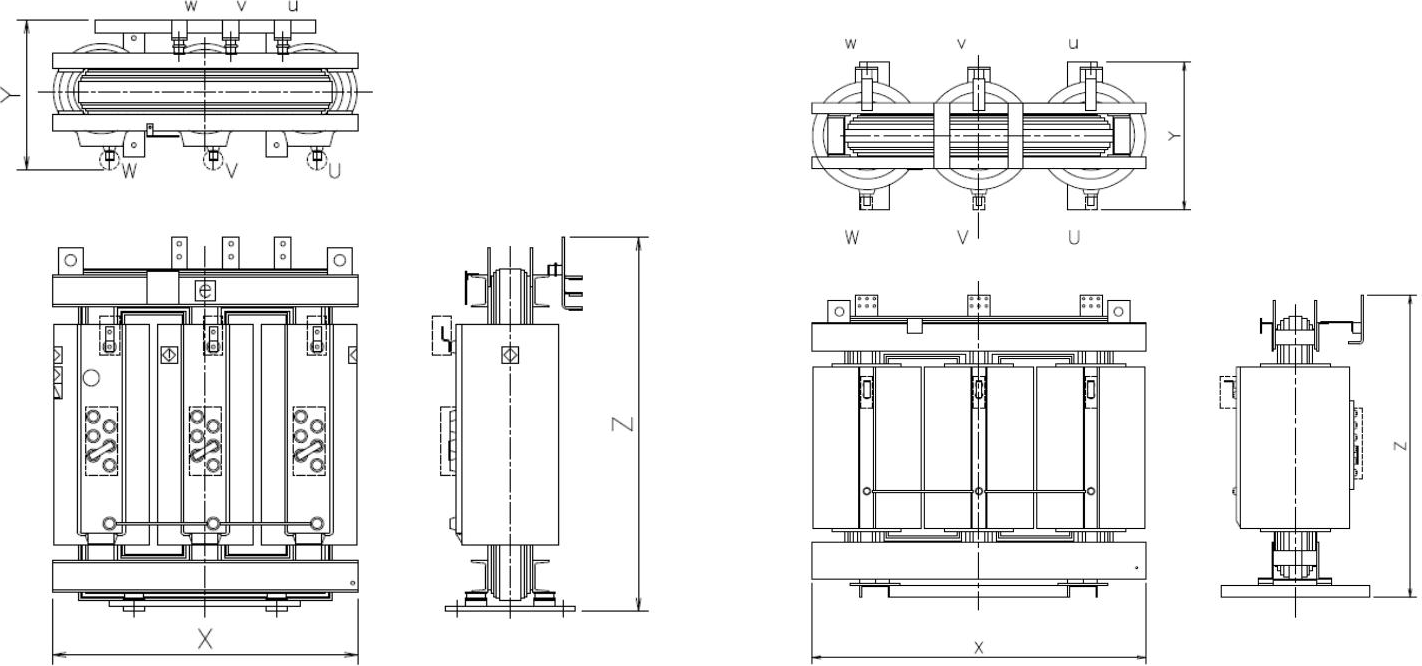

三相 リショー　トップランナーモールド変圧器 外形図（左：図3-1／右：図3-2）

　　　　　　　　　　　　　　　　　　　　　　図3-1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　図3-2

寸法、特性表

区分 周波数 容量
(kVA)		 寸法(mm) 質量
(kg)		 図面 型式 エネルギー消費効率
(W)		 基準エネルギー
消費効率(W)
幅X 奥行Y 高さZ
3-9 50Hz 20 685 370 920 330 図3-1 RFMT-RWP1，JB-0020 137 137
30 710 380 990 400 RFMT-RWP1，JB-0030 182 182
50 820 410 870 500 RFMT-RWP1，JB-0050 257 260
75 820 410 990 600 RFMT-RWP1，JB-0075 345 345
100 860 420 1020 750 RFMT-RWP1，JB-0100 421 422
150 940 510 1110 950 RFMT-RWP1，JB-0150 559 561
200 940 510 1270 1100 RFMT-RWP1，JB-0200 684 685
300 1055 540 1360 1600 RFMT-RWP1，JB-0300 910 910
500 1335 600 1520 2650 RFMT-RWP1，JB-0500 1299 1300
3-10 750 1425 750 1580 3000 図3-2 RFMT-RWP1，JB-0750 2440 2440
3-11 60Hz 20 685 370 920 330 図3-1 RFMT-RXP1，JB-0020 131 132
30 710 380 990 400 RFMT-RXP1，JB-0030 176 176
50 820 410 870 500 RFMT-RXP1，JB-0050 248 252
75 820 410 990 600 RFMT-RXP1，JB-0075 335 335
100 860 420 1020 750 RFMT-RXP1，JB-0100 407 410
150 940 510 1110 950 RFMT-RXP1，JB-0150 545 545
200 940 510 1270 1100 RFMT-RXP1，JB-0200 665 668
300 1055 540 1360 1600 RFMT-RXP1，JB-0300 879 888
500 1335 600 1480 2600 RFMT-RXP1，JB-0500 1267 1270
3-12 750 1425 750 1580 3000 図3-2 RFMT-RXP1，JB-0750 2358 2360
注1）エネルギー消費効率は、設計参考値であり、保証値ではありません。裕度は基準値の＋10％となります。
注2）上記以外の仕様、特性値、寸法は、別途お問い合わせください。
