ウッドライト

カテゴリ: 電気絶縁材料・工業材料

  • 絶縁強化木「ウッドライト」

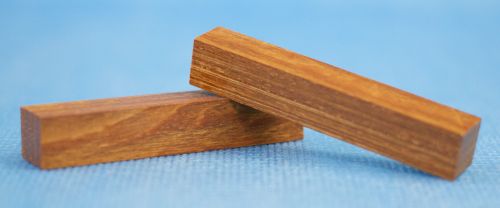

    ウッドライト

製造方法

「ウッドライト」は合板(Plywood)、あるいは単板積層材(LVL=Laminated Veneer Lumber)の一種です。 木材を「かつら剥き」にした薄い板（単板）にフェノール樹脂を含浸させ、これを所定の枚数に重ねたものに、高温をかけながら高圧でプレスして作ります。

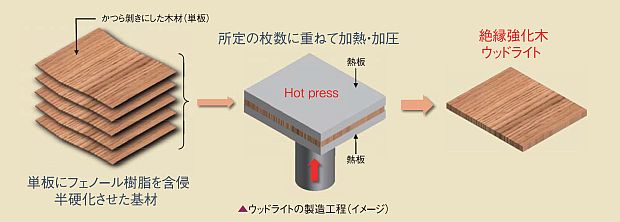

製造工程
1950（昭和25）年の発売開始より70年以上が経ちますが、下記のような用途に根強いご愛顧を賜るロングセラーです。 最近では、低炭素、脱酸素、あるいは炭素循環の観点から、持続可能な開発目標に取り組まれている企業様より、多くのお問い合わせや、お引合いを賜っております。

用途

  1. 強度を要求されるかなり大型の絶縁物。
  2. 油の中で使用される絶縁物。
  3. 活線工具類の絶縁棒。
  4. 金属が使えない部品で、強度を要する場合。
  5. 一般木材では硬度、強度ともに不足で、しかも均一な材質が要求される場合。
  6. 適当な角度で切削すると、味わいのある等高線模様が現れます。これを生かした工芸的な用途。

特長

  1. 油中、気中を問わず、その電気的、機械的性能に劣化しにくいです。
  2. 自然木の油煮やパラフィンを注入した絶縁木と比較して、電気、機械、耐水性能などはるかに優れることはもちろん、組成が均一であるため、安定しています。
  3. 耐湿性、耐熱性、耐薬品性に優れます。
  4. 味わい深い等高線模様は、バフ仕上げによってさらに優美な光沢を得ます。

種類

単板の積層にあたって、木目の方向を一定に揃えたウッドライトＳＳ板と、木目の方向を交互に違えたウッドライトＡＳ板がございます。
ウッドライトSS板

ウッドライトSS板

ウッドライトAS板

ウッドライトAS板

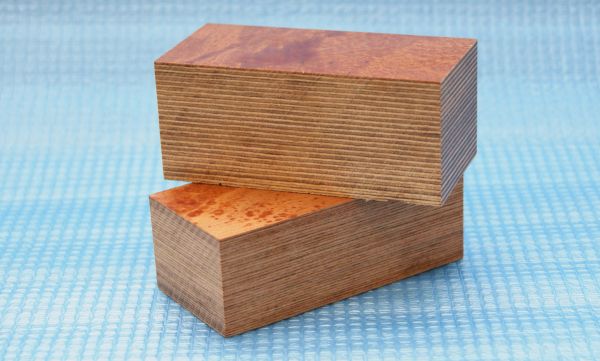

上がAS板、下がSS板

上がAS板、下がSS板

丸棒、角棒、長尺物の板などのご要望には、ウッドライトＳＳ板を加工してお応えします。 単板の木目方向に沿ってチューブ状に巻いたウッドライトＳＳ管も製作できます。 ウッドライトＡＳ板は、面積の広い板材ができ、さらに左右とも性能に方向性が無いのが特徴です。

ラインナップ

品番 特長
ＷＬ−４００１ ＷＬ−４００５ （ウッドライトＳＳ板） 単板を積層する際に、木目方向を一定にしたものです。 ウッドライトの棒(WL-4231)、ならびに、チューブ(WL-4003)もこの方法で作られます。 WL-4001は比重1.2、WL-4005は比重1.0。
ＷＬ−４００２ ＷＬ−４００６ （ウッドライトＡＳ板） 単板を積層する際に、木目方向を交互に変えたものです。 縦横いずれの方向にも性能は均一であり、平面積の大きい板が製作できます。 WL-4002は比重1.2、WL-4006は比重1.0。
ＷＬ−４２３１ （ウッドライト棒） 単板の木目方向を一定にした丸棒。 比重は1.1。

寸法

種類 寸法(㎜) 標準厚さ（㎜）
定尺寸法 ウッドライトＳＳ板 ＷＬ−４００１ ＷＬ−４００５ 340×1200 *3 5〜100
ウッドライトＡＳ板 ＷＬ−４００２ ＷＬ−４００６ 900×900 5〜100
特殊寸法 ウッドライトＳＳ板 ＷＬ−４００１ ＷＬ−４００５ 280×1850 20〜100
280×2650 *1 20〜100
900×900 *2,*3 5〜80
ウッドライトＡＳ板 ＷＬ−４００２ ＷＬ−４００６ 1050×1050 5〜100
丸棒 ウッドライト棒 ＷＬ−４２３１ φ10, 12, 14, 16, 18, 20 ×1000　*4
  • *1　単板は長さ方向につないで規定寸法に積層成型します。
  • *2　単板は幅方向につないで規定寸法に積層成型します。
  • *3　ＳＳ板では厚さの厚い製品は、単板数枚（目安は10枚）毎に１枚、横目単板が入ります。
  • *4　直径は表記の仕様内であれば0.5mm刻みで対応可能。別途ご相談も承ります。

一般特性

試験項目 試験条件 単位 処理条件 WL-4001 WL-4002
貫層1分間耐電圧 油中 MV/m C-90/20/65 12 12
貫層破壊電圧 油中 MV/m C-90/20/65 17〜24 15〜23
沿層1分間耐電圧 高温油中 KV/15㎜ O-0.5/90 20 20
沿層破壊電圧 高温油中 KV/15㎜ O-0.5/90 35〜45 30〜40
絶縁抵抗 常態 MΩ C-90/20/65 1×104〜1×105 1×104〜5×104
体積抵抗率 常態 Ω-㎝ C-90/20/65 5×104〜5×105 5×104〜5×105
表面抵抗 常態 Ω C-90/20/65 5×104〜5×105 5×104〜5×105
曲げ強さ 層に垂直 木目に垂直　*1 MPa A 230〜290 150〜200
層に平行 木目に垂直　*1 MPa A 200〜250 100〜150
圧縮強さ 層に垂直 MPa A 110〜150 200〜230
層に平行 木目に平行　*1 MPa A 200〜250 100〜150
木目に垂直　*1 70〜110
引っ張り強さ MPa A 98〜150 78〜140
シャルピー衝撃強さ 層に平行 木目に垂直 *1 J/㎝2 A 2.5〜2.9 1.3〜2.0
ブリネル硬度 層に垂直 HB A 25〜35 25〜35
へき開強度 木目に平行　*1 ｋＮ A 3.9〜5.4 3.9〜5.4
吸水率 ％ C-24/50 +D-24/23 0.5〜2.0 1.0〜3.0
加熱後外観(加熱2時間) ℃ A 105℃異常なし 105℃異常なし
比重 − A 1.25〜1.30 1.20〜1.25
  • 上記特性は試験の一例であり保証値ではありません。
  • *1　WL-4001の場合を示します。
  • 試験はJISK6911、およびJISK7111の試験方法に準じた方法で実施します。
  • 処理条件：A-受理常態　C-恒温恒湿処理　D-浸水処理　E-加熱処理　O-油浸処理（数字は時間/温度/湿度をそれぞれ示します。）

採用実績

ここからあとに掲載する写真は、40年以上前に撮影されたモノクロ写真に、カラー処理を施したものです。

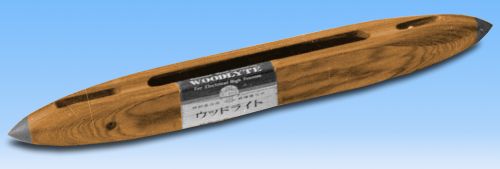

織機のシャトル（杼）
織機のシャトル（杼）

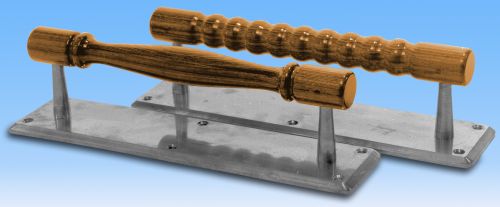

ドアのハンドル
ドアのハンドル

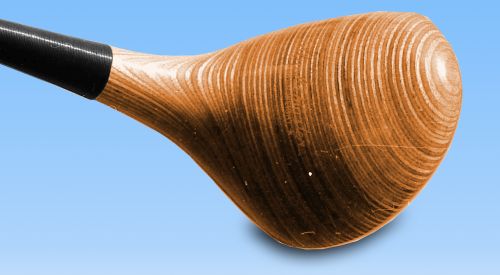

ドライバーヘッド
ドライバーヘッド

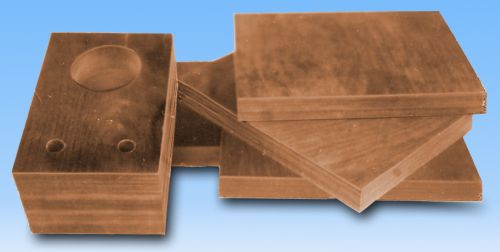

パンタグラフの取付け台
パンタグラフの取付け台

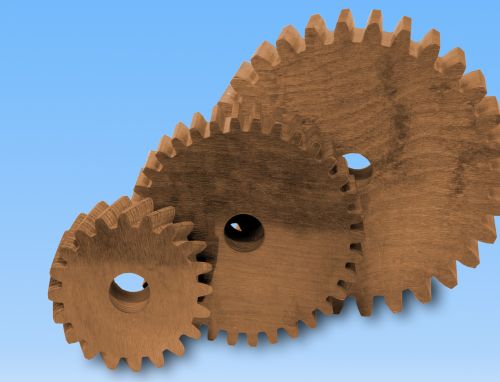

無潤滑無音ギヤ
無潤滑無音ギヤ

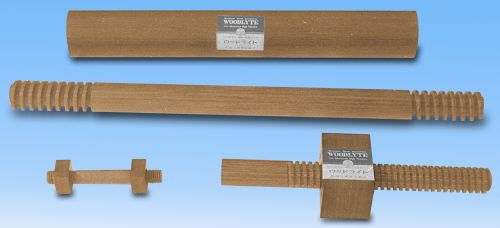

絶縁ボルト&ナット
絶縁ボルト&ナット

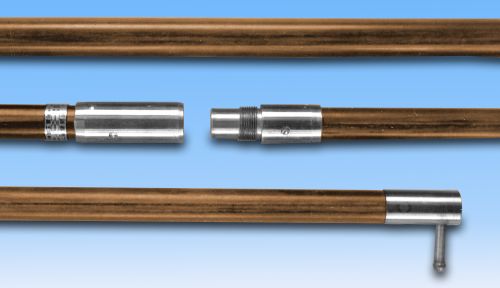

断路器操作用フック棒
断路器操作用フック棒 柄の部分を中空構造の「ウッドライトSS管」にして、軽量化を図っています

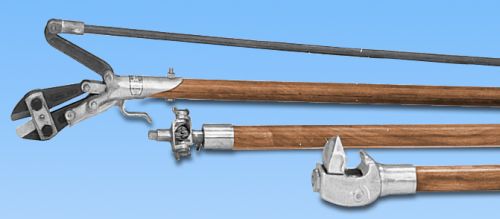

活線作業工具
活線作業工具 柄の部分を中空構造の「ウッドライトSS管」にして、軽量化を図っています

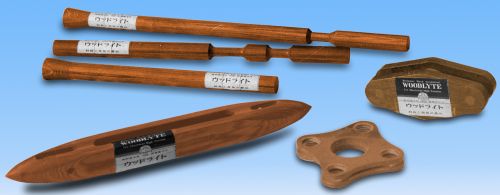

採用例
採用例

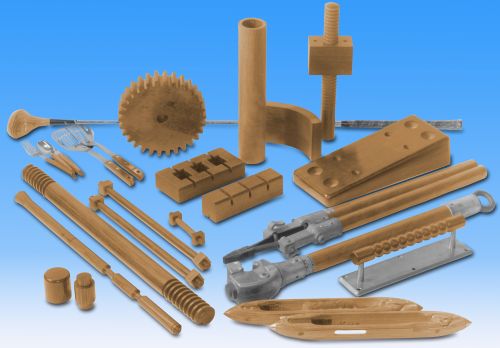

その他の採用例
その他の採用例

工芸的な用途に採用される例

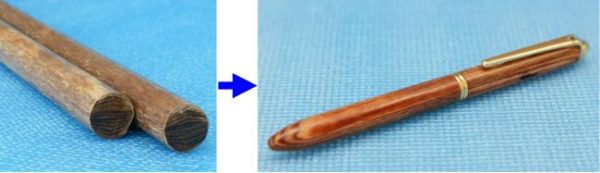

「ウッドライト」の丸棒が、木目の美しいボールペンになりました。
ウッドライト製ボールペン

ご提供：ペン工房キリタ　様

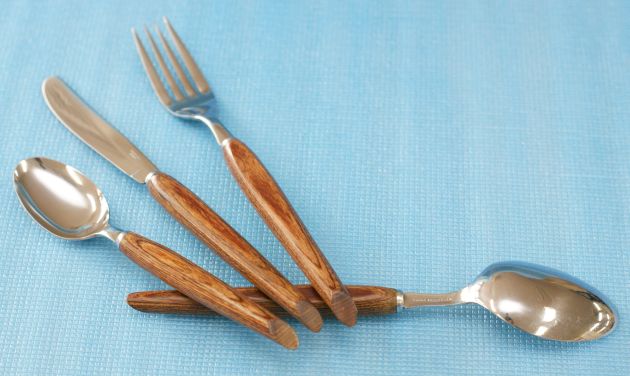

カトラリーの柄に採用される例
カトラリーの柄
