低伝送損失 ＰＰＥ |
Dk=3.1@1GHz
Df=0.0027@1GHz
ＣＳ−３３７６G
|
特長
- コストパフォーマンスに優れます。
- 誘電特性に優れます。 Dk=3.1 / Df=0.0027 (1GHz)
- 伝送損失特性に優れます
- Tg=200℃です。
- 低吸水性
- ドリル加工性はFR-4と同等以上です
|
用途
- 両面板用途
- 携帯電話基地局関連（アンテナ、パワーアンプ）
- Wi-Fi
- 車載関連(DSRC,ETC)
- 半導体検査基板
|
比誘電率の周波数依存性
|

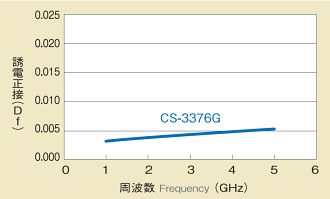

誘電正接の周波数依存性
|
| CS-3376Gは、周波数が上昇しても安定した誘電特性を維持します。 |
伝送損失 |
|
| <測定条件> |
|
| 板厚 |
0.8mm |
| 銅箔厚 |
35μm |
| ライン長 |
20cm |
| ライン幅 |
1.64〜1.93mm |
| 特性インピーダンス |
50Ω |
|
一般特性 |
（ご参考）
プロダクツニュース No.203
コストパフォーマンスに優れた低誘電率ＰＰＥ樹脂プリント配線板材料 CS-3376G |
| 項 目 |
単位 |
処理 |
CS-3376Ｇ |
|
| グレード |
ANSI |
− |
− |
− |
| JIS |
− |
− |
− |
| 絶縁抵抗 |
常態 |
MΩ |
C-96/20/65 |
2×109 |
| 処理後 |
+D-2/100 |
6×107 |
| 体積抵抗率 |
常態 |
MΩm |
C-96/20/65 |
1×108 |
| 処理後 |
+C-96/40/90 |
4×107 |
| 表面抵抗 |
常態 |
MΩ |
C-96/20/65 |
2×109 |
| 処理後 |
+C-96/40/90 |
1×108 |
| 比誘電率(1GHz) |
常態 |
− |
Ａ |
3.1 |
| 誘電正接(1GHz) |
常態 |
− |
Ａ |
0.003 |
| 曲げ強さ |
ヨコ |
MPa |
Ａ |
310 |
はんだ耐熱性
（フロート） |
260℃ |
秒 |
Ａ |
300以上 |
| 銅箔引き剥がし強さ |
35μm |
kN/m |
Ａ |
1.4 |
| 吸水率 |
％ |
E-24/50
+D-24/23 |
0.07 |
耐燃性 (UL法)
|
− |
Ａ |
94V-0相当 |
| ガラス転移温度 |
TMA |
℃ |
Ａ |
180 |
| DMA |
200 |
| 線膨張係数 |
タテα1 |
ppm/℃ |
Ａ |
14 |
| ヨコα1 |
15 |
| 厚さα1 |
150 |
| 厚さα2 |
380 |
※上表の数値は、1.6mm厚における弊社での測定一例であり、測定方法、測定条件によって変る場合があります。
※試験方法は、JIS C 6481に基づきます。（但し、耐燃性はUL-94に準拠） |
|
標準仕様
| 板厚(mm) |
0.8 / 1.0 / 1.2 / 1.6 |
| 銅箔(μm) |
18 / 35 / 70 |
上記以外の板厚仕様についても、別途ご相談に応じます。 |
