電子材料、電気絶縁材料、モールド電気機器のことなら利昌工業へ

一般特性　(0.4mm厚)

項目		単位	処理条件	ES-3551SF (FR-4相当)	ES-3755SP (CEM-3相当)

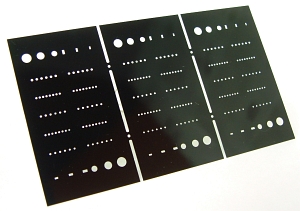

外観		−	−
ハロゲンフリー対応		−	−	○	○
粉落ち量		％	注釈参照	0.031	0.019
曲げ強さ	タテ	MPa	Ａ	541	514
	ヨコ			471	438
曲げ弾性率	タテ	GPa	Ａ	37	35
	ヨコ			35	33
熱膨張係数	タテ (0.2mm厚）	ppm/℃	Ａ	14	20 （推定値）
絶縁抵抗	常態	ＭΩ	C-96/20/65	9×108	4×108
	処理後		C-96/20/65 +D-2/100	5×107	2×108
比誘電率 (1MHz)	常態	−	C-96/20/65	4.20	3.94
誘電正接 (1MHz)	常態	−	C-96/20/65	0.012	0.02
耐薬品性 (60分)	アセトン	-	Ａ	異常なし	異常なし
	メチルエチルケトン
	イソプロピル アルコール
リフロー耐熱性		−	240℃〜250℃ 15秒	膨れなし
はんだ耐熱性（フロート）		秒	260℃	300<	300<
加熱後外観		−	180℃ ２時間	○	○
比重		−	Ａ	2.1	2.02
吸水率		％	E-24/50 +D/24/23	0.14	0.14
耐燃性		−	UL94法	94V-0	94V-0

（注）上記の値は、実測値の一例であり、保証値ではありません。

• 試験方法はＪＩＳ　Ｋ　６９１１に準拠。試験試料についてはいずれも原色を使用。
• 曲げ強さ、曲げ弾性率は支点間距離16mmで測定。
• 耐燃性は、UL-94に準拠。
• 熱膨張係数、はんだ耐熱性は、ＪＩＳ　Ｃ　６４８１に準拠。
• 試験条件の記号：Ａ−受理常態、Ｃ−恒温恒湿処理、Ｄ−浸漬処理、Ｅ−加熱処理。数字は時間/温度/湿度をそれぞれ示します

＜粉落ち量（％）＞

打ち抜き加工した試料(0.4mm×90mm×50mm)12枚をガラス容器に入れ、500回シェイクを行い、下式に従って算出。

• 式：粉落ち量（％）＝（初期重量　−　シェイク後の重量）／初期重量×100
