表面実装型ＬＥＤ用 シリコーン樹脂 白色プリント配線板材料
|
世界的にも他に類例を見ないシリコーン樹脂ベースのプリント配線板です。
セラミック基板に代わる基板材料としてご提案申し上げます。
|
CS-3975A
|
特長

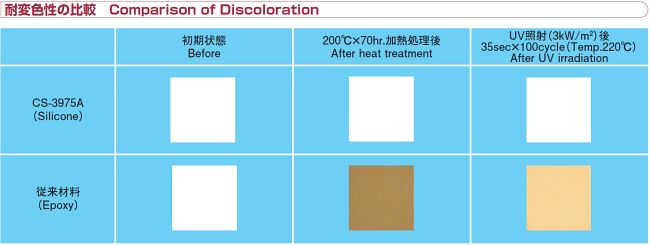

- 熱と光による対劣化・耐変色性にすぐれます。
- 初期の白色度は９２です。

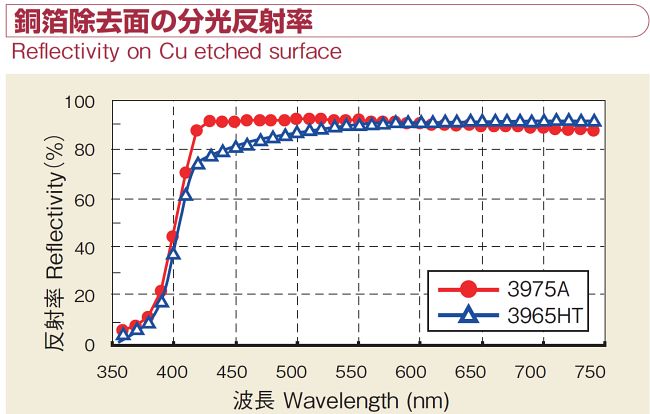

- 可視光線領域の反射率は９２％を示します。
- ハロゲンフリー、リンフリーでＵＬ９４ Ｖ−０相当です。
|

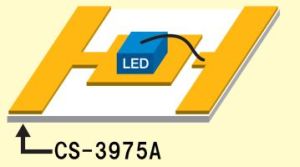

▼適用イメージ
|
 |
(ご参考)
RISHO NEWS No.182/Products News 179
超高耐熱・抜群の耐久性 シリコーン樹脂白色積層板 CS-3975 |
一般特性 |
|
| 項目 |
単位 |
処理 |
CS-3975A |
| ハロゲンフリー対応 |
− |
− |
○ |
| グレード |
ANSI |
− |
− |
− |
| JIS |
− |
− |
− |
| 絶縁抵抗 |
常態 |
MΩ |
C-96/20/65 |
1×109 |
| 処理後 |
+D-2/100 |
1×108 |
| 体積抵抗率 |
常態 |
MΩm |
C-96/20/65 |
4×107 |
| 表面抵抗 |
常態 |
MΩ |
C-96/20/65 |
3×109 |
比誘電率
(1MHz) |
常態 |
− |
C-96/20/65 |
3.8 |
誘電正接
(1MHz) |
常態 |
− |
C-96/20/65 |
0.004 |
| 曲げ強さ |
タテ |
MPa |
Ａ |
250 |
| ヨコ |
200 |
| 半田耐熱性 |
260℃ |
秒 |
Ａ |
300以上 |
| 銅箔引き剥がし強さ |
18μm |
kN/m |
Ａ |
0.6 (35μm) |
| 吸水率 |
％ |
E-24/50
+D-24/23 |
0.01 |
耐燃性
(UL法)
|
− |
Ａ |
94V-0相当 |
| ガラス転移温度 |
TMA |
℃ |
Ａ |
− |
| DMA |
− |
| 曲げ弾性率 |
タテ/ヨコ |
GPa |
Ａ |
15/14 |
| 線膨張係数 |
タテα1 |
ppm/℃ |
Ａ |
8 |
| ヨコα1 |
8 |
| 厚さα1 |
100 |
| 厚さα2 |
− |
熱伝導率
(レーザフラッシュ法) |
W/mK |
Ａ |
0.4 |
|
※上表の数値は0.8mm厚における弊社での測定一例であり、測定方法、測定条件によって変る場合があります。
※試験方法は、JIS C 6481に基づきます。（但し、耐燃性はUL-94に準拠） |
標準仕様
| 板厚(mm) |
0.1/ 0.2 / 0.3 / 0.4 / 0.5 / 0.6 / 0.8 / 1.0 / 1.2 / 1.6 |
| 銅箔(μm) |
18 / 35 / 70 |
上記以外の板厚仕様についても、別途ご相談に応じます。 |
