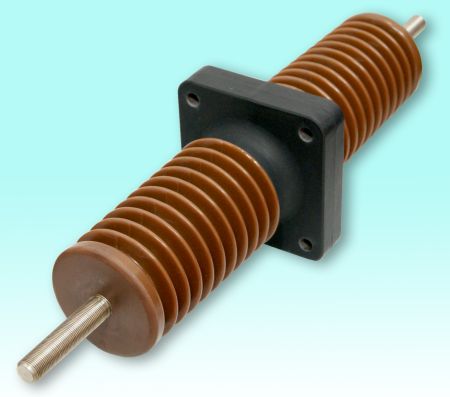

ブッシングは、建物の壁面や変圧器の油タンクなどに、導体を貫通させる際、導体を壁面やタンクの隔壁から絶縁しつつ支持する機器です。
機械的ストレスに耐えながら高電圧・大電流の電気を安全に通す重要な役割を持っています。
当社の主なエポキシ樹脂ブッシングは、気中−油中、気中−気中、油中−油中、気中-ガス中など様々な種類に対応しています。
本ページ掲載された汎用品に加え、お客様の仕様に合わせた設計・製作も承ります。
お気軽にご相談ください。
|
 |
 |
| 形名 |
ECB-3
外形図 |
ECB-6
外形図 |
ECB-10N
外形図 |
ECB-20
外形図 |
ECB-30
外形図 |
| 試験項目 |
単位 |
| 特性値 |
公称電圧 |
kV |
3.3 |
6.6 |
15 |
22 |
33 |
| 定格電圧 |
kV |
3.6 |
7.2 |
16.5 |
24 |
36 |
| 雷インバルス耐電圧 |
kV |
45 |
60 |
95 |
125 |
170 |
| 商用周波耐電圧 |
kV |
16 |
22 |
36 |
50 |
70 |
