はんだクラック対策に好適 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AC-7302
λ=2W/mK |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■材料構成
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

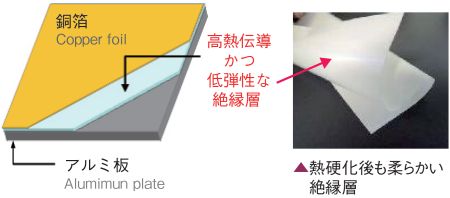

▲低弾性（柔らかい）な絶縁層がアルミ板の熱膨張を吸収するイメージ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■用途
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■標準仕様 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

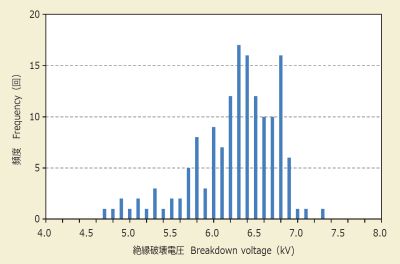

■絶縁破壊電圧下記に、ＪＩＳ C ２１１０ に基づく絶縁破壊電圧の試験結果を示します。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 厚さ0.1mmの絶縁層は、平均値で6300ボルトの電圧に耐えるという結果を得ました。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
＜絶縁破壊電圧試験の概要＞・試験方法（JIS C2110）：500V／秒で昇圧 → 短絡した電圧値（実効値）を記録 ・試験片 ：アルミ：1.5mm， 絶縁層：100um， 銅箔：70um， n=150 ・試験条件（気中測定） ：マイナス極：アルミ板， プラス極：銅箔（φ25mm） 印加電流：AC， 漏れ電流上限設定10mA （測定機器：菊水電機TOS5101）
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■長期信頼性試験車載用途を視野に、試料を下記のような過酷な条件に置いた後、絶縁破壊電圧と銅箔引き剥がし強さについて、初期値と処理後の数値を比較しました。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
＜絶縁破壊電圧＞
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
＜銅箔引き剥がし強さ＞
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| さまざまな過酷な条件下で3000時間あるいは3000回サイクルを経た後でも、絶縁破壊電圧では5万ボルト／ミリメートル以上、銅箔引きはがし強さにおいては1000ニュートン／メートル以上の性能を保持しているという結果を得ました。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

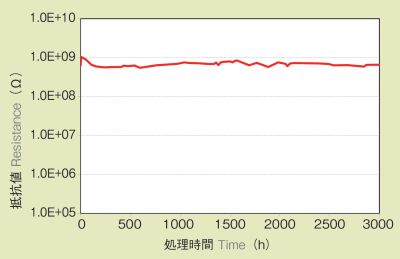

■耐マイグレーション性試料を、温度85℃／温度85％の環境下に置き、貫層方向にＤＣ１００Ｖ（銅箔＋／アルミ板−）を印加した際の抵抗値を測定しました。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲湿度が高い環境下にあっても、AC-7302は接続信頼性に優れるという結果を得ました。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■一般特性 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
上記の数値は、測定値の一例であり、保証値ではありません |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
