AC-7004C / AC-7200TY　（絶縁層が樹脂のタイプ）

risholite

ブラッシュ・アップを重ねた

ロングセラー

高熱伝導タイプ

AC-7004C

AC-7200TY

AD-7200TY

▲接着シート

　AD-7200TY

AC-7004

λ＝3W/mK

AC-7200TY

λ＝6W/mK


■材料構成



材料構成





■用途
  • 高輝度ＬＥＤ実装基板
  • 車載用プリント配線板材料基板


■製品寸法
品　番 製品寸法 (mm)

AC-7004C

AC-7004TC

AC-7200TY

510mm　×　510mm

340mm　×　510mm


■製品厚さ
品番

絶縁層の

公称厚さ

(μm)

銅箔の厚さ

(μm)

アルミ板の厚さ

(mm)

絶縁層の厚さ

および許容差

(μm)

AC-7004C

AC-7004TC

 80 / 120 35/(70)/(105) 1.0 / 1.5 / 2.0 80±15 / 120±20
AC-7200TY 120 35 / 70 1.0/ 1.5 / 2.0 120±20


■絶縁層の一般特性
項目 単位 処理条件 AC-7004C AC-7200TY 備考
熱伝導率 ﾚｰｻﾞｰﾌﾗｯｼｭ法 W/mK A 3 6 絶縁層のみで評価
接着層厚 μm − 80/120 120
ハロゲンフリー対応 − − ○ ○
ガラス転移温度 ℃ Ａ

182

(TMA)

200

(DMA)
熱膨張係数 ppm/℃ α1 27 6
α2 48 36
貯蔵弾性率 -40℃ GPa A ― 16
25℃ ― 15
125℃ ― 9.5

熱伝導率

 TIMテスター法 W/mK A 3 6 アルミペース基板材料で評価
絶縁破壊電圧 kV 油中／貫層

4 (0.08mm)

7 (0.12mm)

 5

はんだ耐熱性

秒

フロート

300<

(260℃)

300<

(300℃)
銅箔引き剥がし強度 kN/m 35μm 1.5 1.1
70μm ― 1.1
105μm ― 1.1
体積抵抗率 MΩm C-96/20/65 5.0×106 6.1×106
表面抵抗率 MΩ C-96/20/65 1.0×109 2.0×108

　　　　　上記各種データは、測定値であり、数値を保証するものではありません。


ご参考：米国ＵＬ規格　認定内容　（AC-7004)

最小板厚
(mm)

UL94
フレーム

クラス

温度指数
(℃)

ホット

ワイヤー

着火性

大電流

アーク

着火性

 耐電圧

耐

トラッキング

ダイレクト

サポート

電気的

機械的

0.995

94V-0

90

90

0

0

 -

0

YES


AC-7200TYの絶縁破壊電圧

AC-7200ＴＹの樹脂層は、絶縁信頼性に優れます。

下記に、ＪＩＳ　C　２１１０　に基づく絶縁破壊電圧の試験結果を示します。

絶縁破壊電圧


■絶縁破壊電圧試験の概要

・試験方法（JIS C2110）：500V／秒で昇圧　→　短絡した電圧値（実効値）を記録

・試験片　　　　　　　　 　：アルミ：1.5mm，　絶縁層：120um，　銅箔：35um

・試験条件（気中測定）　：マイナス極：アルミ板，　プラス極：銅箔（φ25mm）

　　　　　　　　　　　　　　　 印加電流：AC，　漏れ電流：10mA　（測定機器：菊水電機TOS5101）



絶縁破壊試験の概要
AC-7200TYの絶縁層は、わずか0.12mmの厚さでも平均で5600ボルトの電圧に耐えることができるという結果を得ました。



■AC-7200TYの長期信頼性

＜　長期耐熱性試験　（175℃×3000時間）　＞

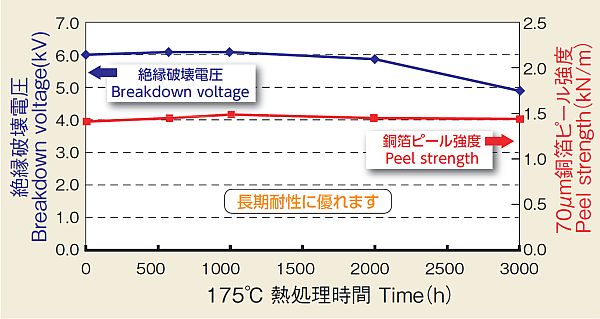

長期耐熱性

試料を、175℃にセットした熱風循環式オーブンに3000時間おいた後、絶縁破壊電圧と銅箔引き剥がし強度を測定しました。

いずれの数値も、大きく低下しなかったことから、AC-7200TYは長期耐熱性に優れた材料であると判断いたします。


＜冷熱サイクル試験　マイナス65℃　冷熱サイクル⇔　プラス125℃　×1000回　＞


試料をマイナス65℃の雰囲気に30分間、続いて速やかに、プラス125℃の雰囲気に30分間。これらの雰囲気に交互に置くことを1000回繰り返した（冷熱サイクル）後、絶縁破壊電圧と銅箔引き剥がし強度を測定しました。

いずれの数値も、大きく低下しなかったことから、AC-7200TYは長期耐熱性に優れた材料であると判断いたします。
